Как экранировать провод

Экранировка — это эффективный способ снижения восприимчивости кабеля к помехам и уменьшения интенсивности излучаемых им самим помех. Если кабель не экранизирован, его можно легко сделать таковым.

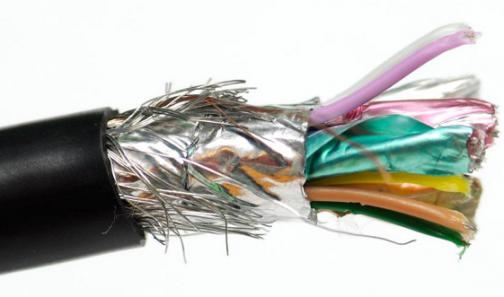

Как экранировать провод
Информация о статье
Автор: Антон Л.
Дата: 28 августа 2012
Необходимые вещи...
  • Кабель
  • Изолента
  • Фольга

Перед тем как приступить к данной процедуре хорошенько подумайте, возможно можно обойтись без экранировки кабеля. К примеру, можно перенести один из усилительных каскадов из устройства входного в выходное. Таким образом можно увеличить уровень сигнала, который передается по кабелю и снизится чувствительность входного устройства. Таким образом можно снизить показатель помех.

Экранизация кабеля. Во-первых нужно отключить питание устройств, которые связаны между собой кабелем.

После того как кабель отсоединили, проверьте имеет ли кабель общую оболочку. Если не имеет, то обмотайте его изолентой без просветов.

Теперь берем фольгу и обматываем внешнюю оболочку кабеля, но при этом оставляем по 1,5 см возле каждого разъема не обмотанными.

Возле каждого разъема на фольгу необходимо намотать около 20 витков оголенного луженого провода и растянуть на несколько см витки. Далее выведите его на небольшую длину наружу.

Еще одним слоем изоленты обмотайте импровизированный экран (без просветов).

Далее соединяем экран и корпусы устройств, если это допустимо техникой безопасности, в противном случае соедините его только с одним устройством. Устройство выбирайте путем опытов.
